揭開航攝神秘的面紗
攝影測量為何物

攝影測量是利用光學或數碼攝影機攝影得到的影像,研究和確定被攝物理的形狀、大小、位置、性質和相互關系的一門科學和技術。通俗的說:攝影測量就是通過攝影進行測量。它只是測量的一種方法。
具體的作業過程為:

攝影測量基本原理如下圖所示:
攝影測量分類
(2)航空攝影測量(飛機)

應用
制作4D產品:
(1)數字線劃地形圖(DLG)
數字線劃地形圖是以點、線、面或地圖符號形式表達地形要素的地理信息矢量數據集。就是我們常見的地形圖。


(3)數字正射影像圖(DOM)

(4)數字高程模型(DEM)

(5)三維建筑模型


攝影測量是利用光學或數碼攝影機攝影得到的影像,研究和確定被攝物理的形狀、大小、位置、性質和相互關系的一門科學和技術。通俗的說:攝影測量就是通過攝影進行測量。它只是測量的一種方法。

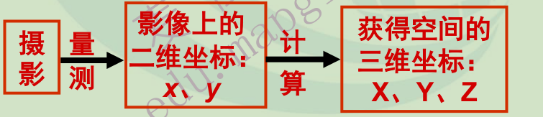

具體的作業過程為:


攝影測量的基本原理

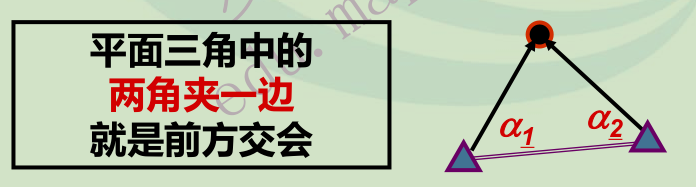

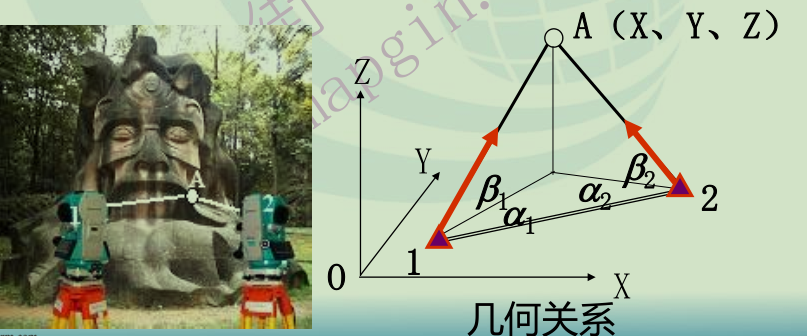

它來源于測量中的 前方交會

在測量中:前方交會是在兩個已知點1、2上,安置經緯儀,對未知點A測定水平角、垂直角,就能測得未知點坐標A(X、Y、Z)。

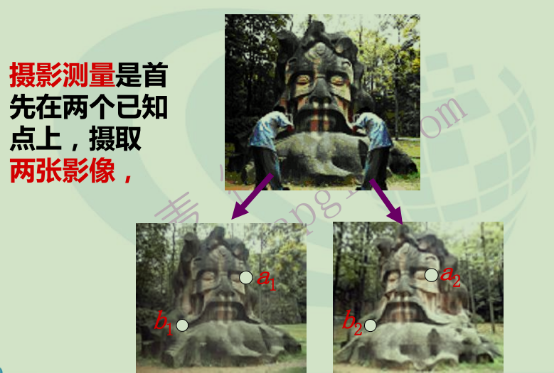

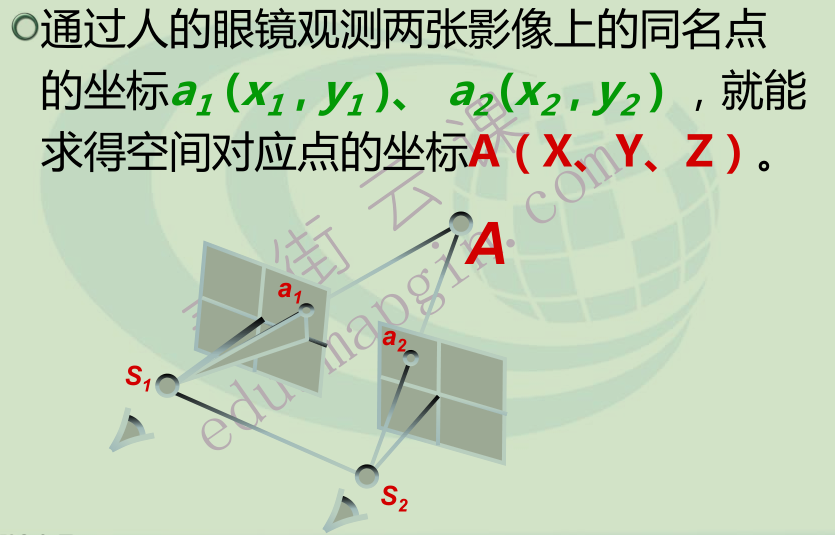

攝影測量基本原理如下圖所示:


攝影測量分類
(1)航天攝影測量(衛星)

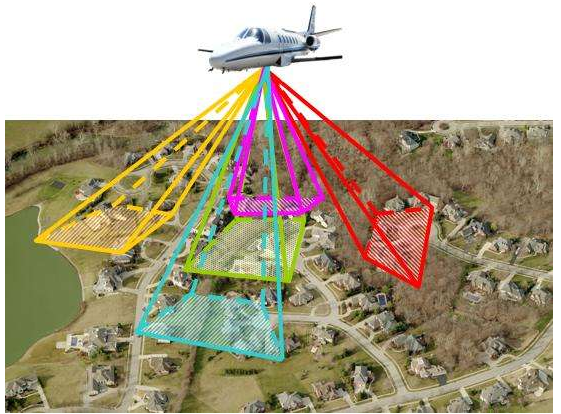

(2)航空攝影測量(飛機)

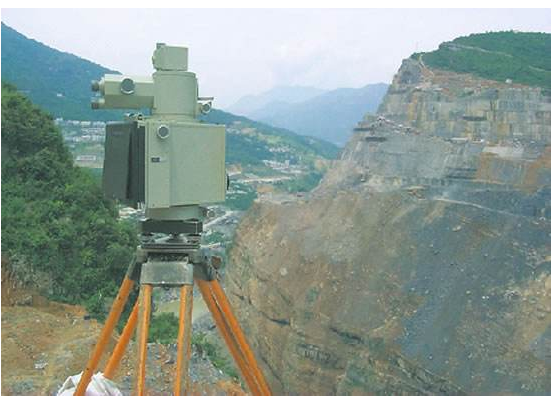

(3)地面攝影測量(近景)

應用
制作4D產品:

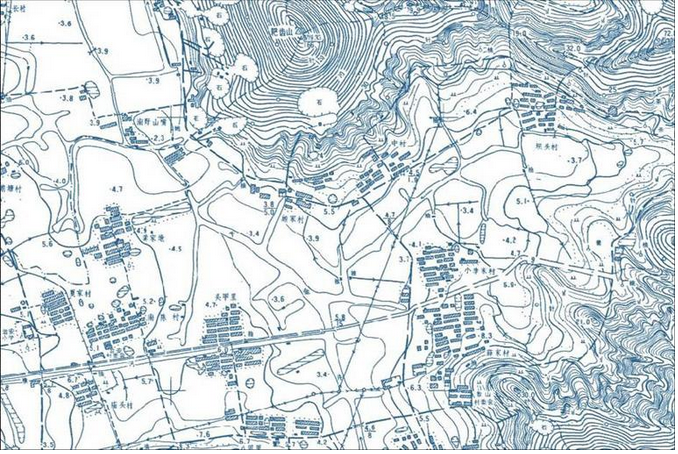

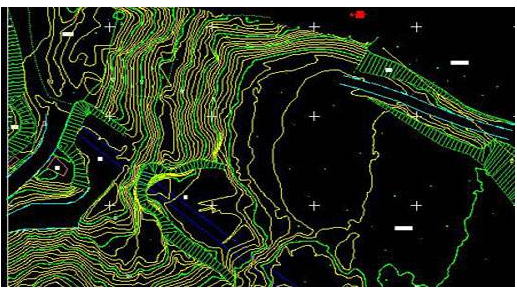

(1)數字線劃地形圖(DLG)
數字線劃地形圖是以點、線、面或地圖符號形式表達地形要素的地理信息矢量數據集。就是我們常見的地形圖。

(2)數字柵格地圖(DRG)
數字柵格地圖是根據現有紙質、膠片等地形圖經掃描和幾何糾正及色彩校正后,形成在內容、幾何精度和色彩上與地形圖保持一致的柵格數據集。
數字柵格地圖是根據現有紙質、膠片等地形圖經掃描和幾何糾正及色彩校正后,形成在內容、幾何精度和色彩上與地形圖保持一致的柵格數據集。

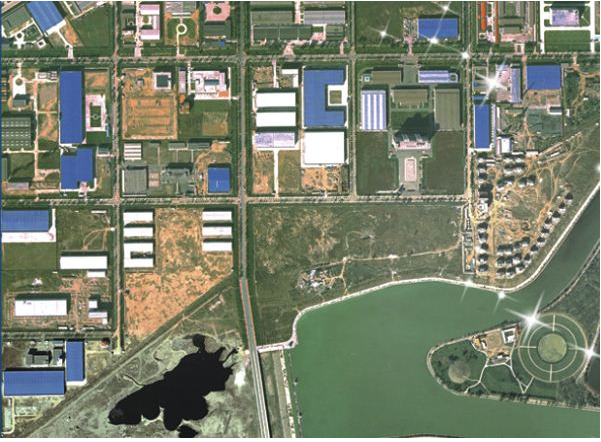

(3)數字正射影像圖(DOM)
DOM是將地表航空航天影像經垂直投影而形成的影像數據集,參照地形圖要求進行裁切整飾,具有像片的影像特征和地圖的幾何精度。

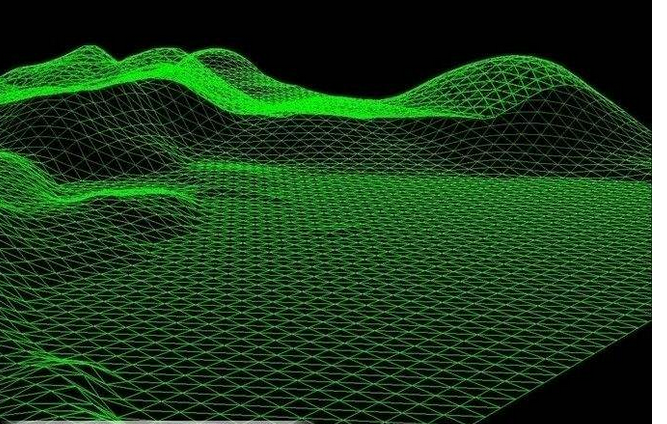

(4)數字高程模型(DEM)
DEM是在一定范圍內通過規則格網點描述地面高程信息的數據集,即用行列號表示格網點坐標,屬性表示高程。

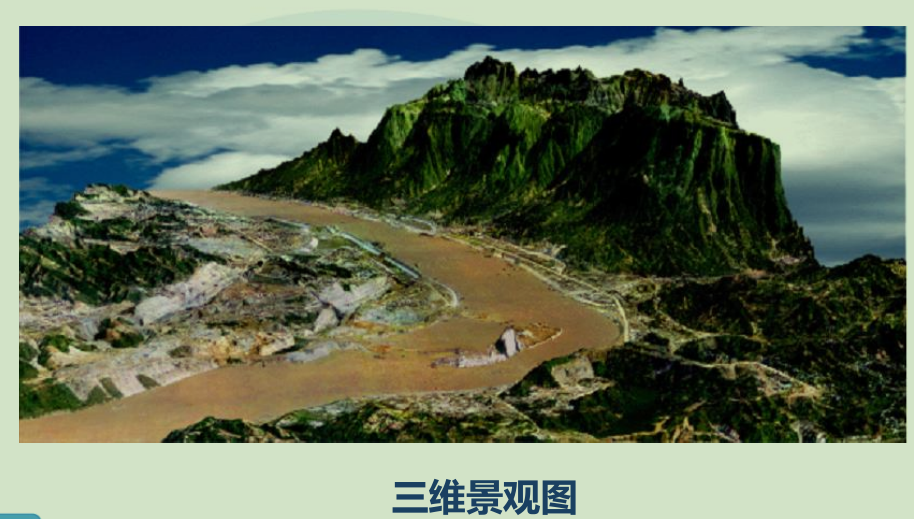

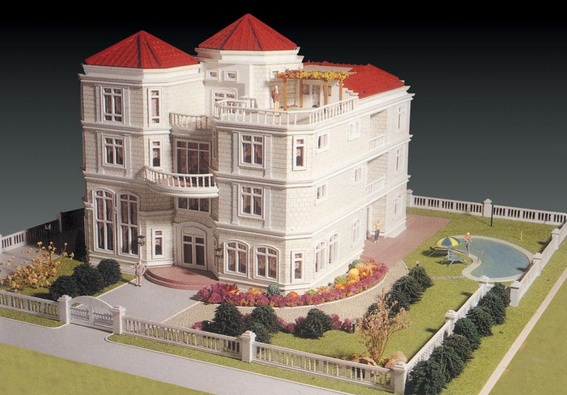

(5)三維建筑模型
基礎地理信息三維模型是地形地貌、人工建(構)筑物等基礎地理信息的三維表達,反映被表達對象的三維空間位置、幾何形態、紋理及屬性等信息。


新技術
(1)GNSS在航攝中的應用
(2)航空攝影導航
(3)輔助空三中的導航
(4)定位定姿系統
(5)三維機載激光掃描
(6)機載側視雷達
(7)低空遙感,也就是我們常說的無人機。
(1)GNSS在航攝中的應用
(2)航空攝影導航
(3)輔助空三中的導航
(4)定位定姿系統
(5)三維機載激光掃描
(6)機載側視雷達
(7)低空遙感,也就是我們常說的無人機。
