道路設計三維可視化方案
隨著社會的發展,科技的進步,道路規劃設計理念的提升,道路設計越來越受民眾及政府部門的重視。傳統的二維道路設計CAD出圖、三維視頻制作的方式已經不能滿足道路規劃設計的需要,基于CAD的二維道路設計及基于3DGIS三維道路自動生成的時代已經來臨!

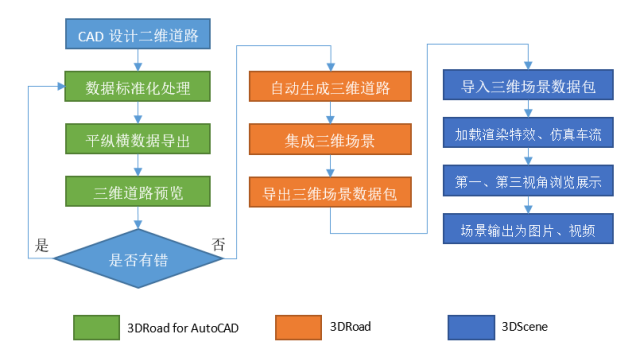

三維道路設計方案可視化流程,如下圖所示:

首先用戶通過我們研發的3DRoad for AutoCAD插件對道路的施工圖、竣工圖的平、縱、橫、邊坡等數據進行處理和導出;
然后,通過3DRoad自動生成三維道路,批量加載道路附屬設施,自動拉伸三維建筑或者加載三維建筑的BIM、3dmax等模型,集成三維場景;
最后,在3DScene中加載3DRoad中導出的三維場景數據包,加載雨、雪、水面、云、光照等渲染特效以及仿真車流,以第一、第三人稱視角進行場景瀏覽,也可以將場景輸出為圖片和視頻。
1CAD設計圖紙準備

平面設計圖紙

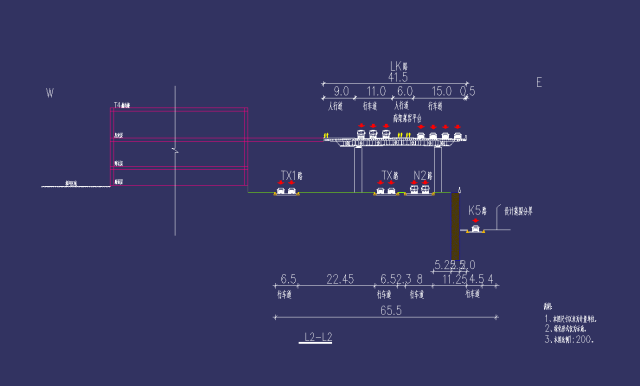

橫斷面設計圖紙

縱斷面設計圖紙

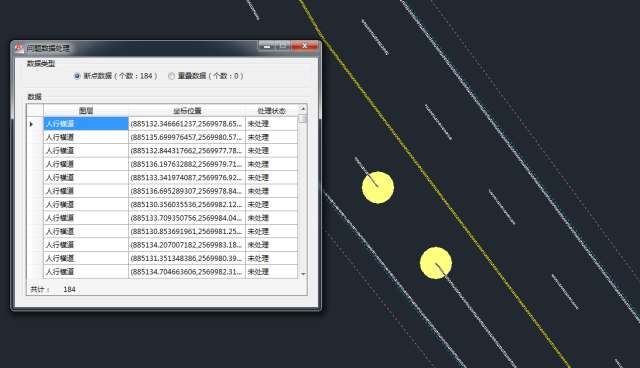

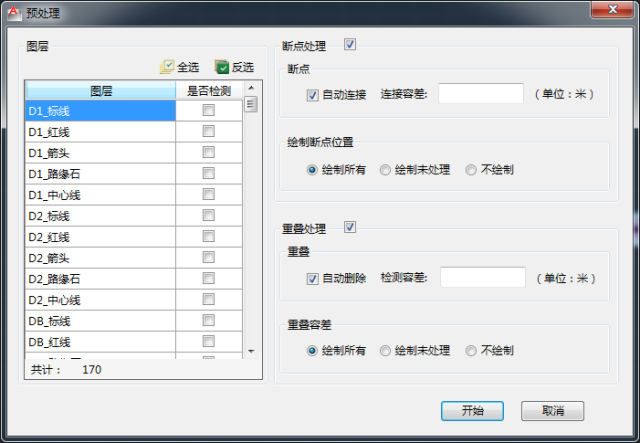

2數據標準化處理

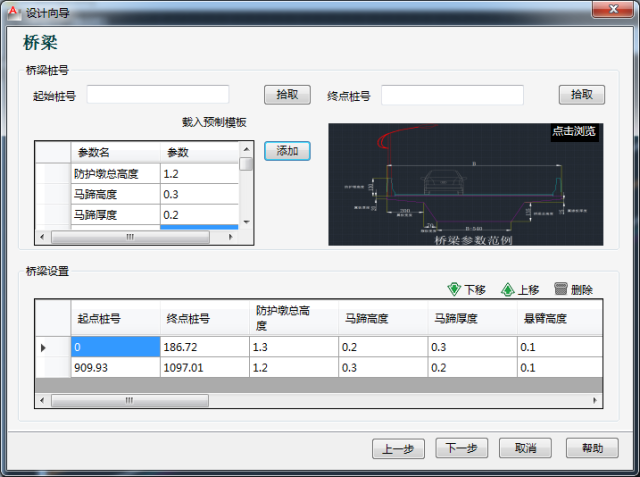

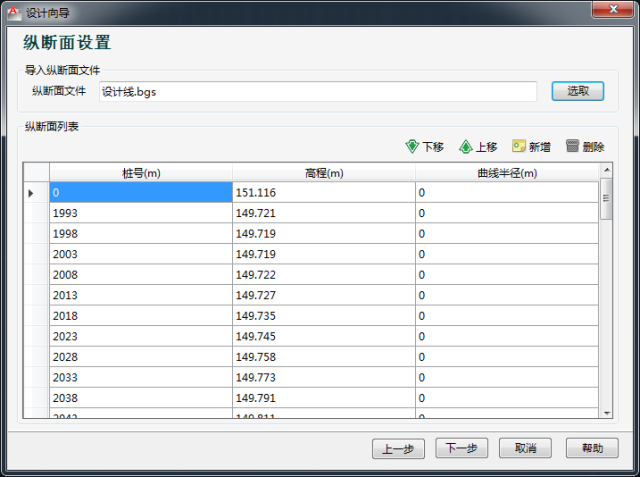

3平、縱、橫、邊坡、橋隧參數導出

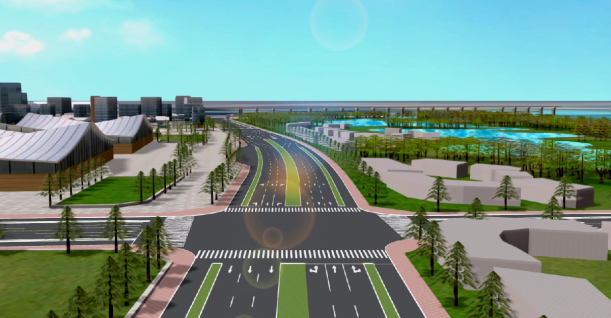

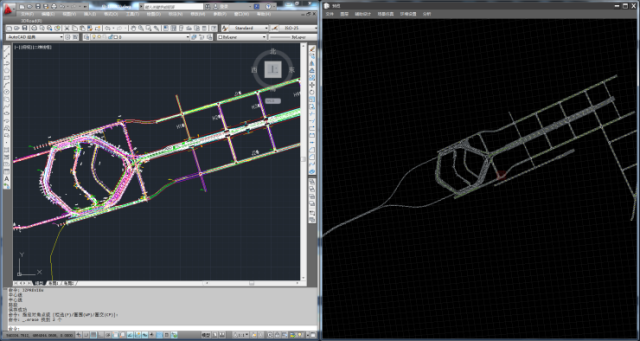

4三維道路預覽

5三維道路自動生成
6三維場景集成

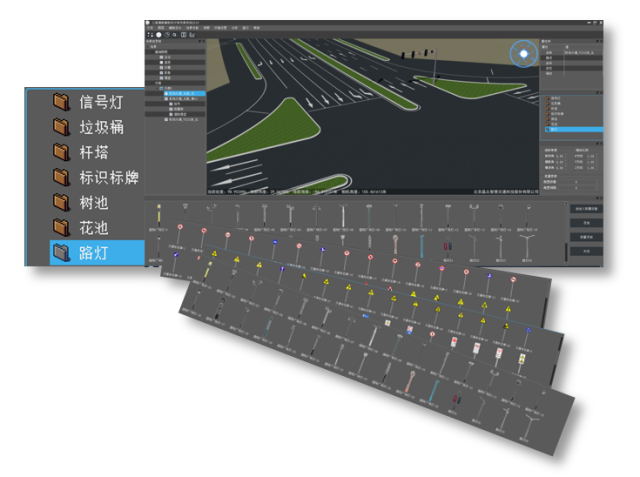

批量添加道路附屬設施

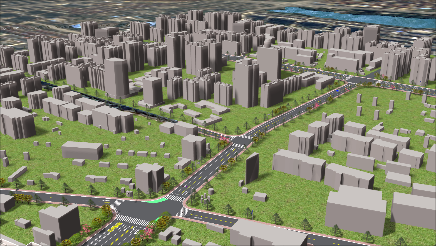

三維建筑拉伸

加載BIM模型

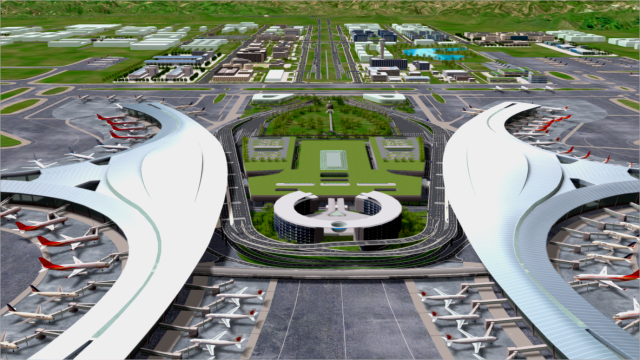

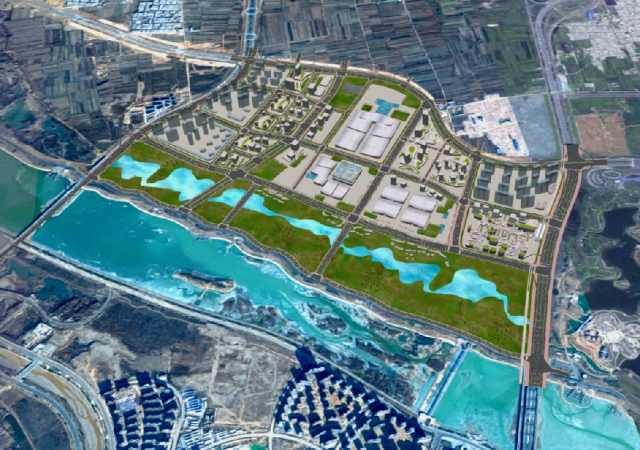

三維場景集成效果圖
7特效、仿真車流加載

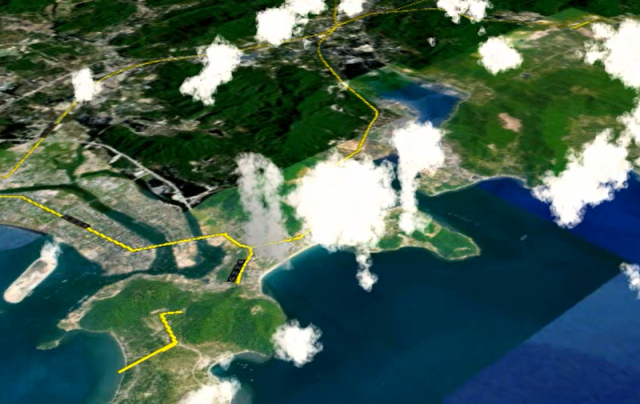

云

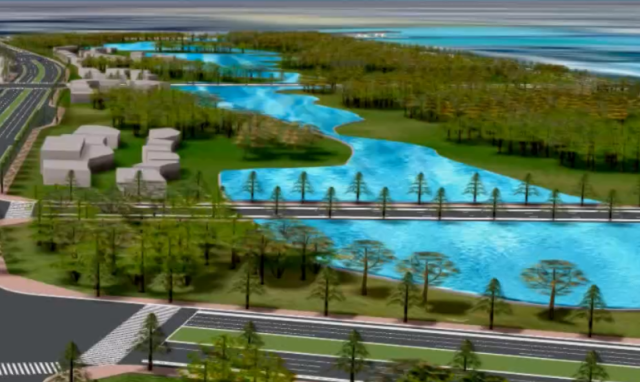

水面

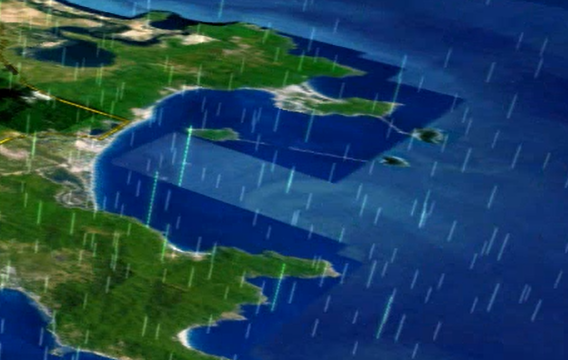

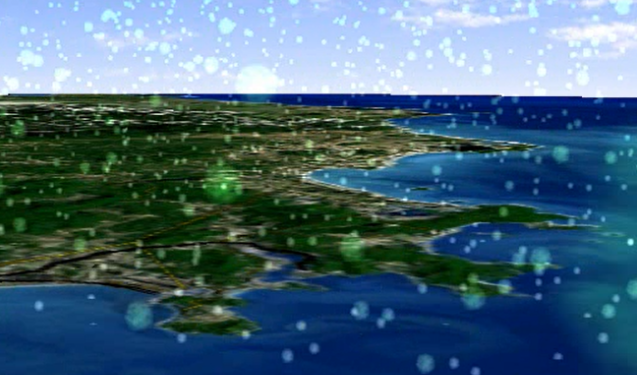

雨

雪

光照

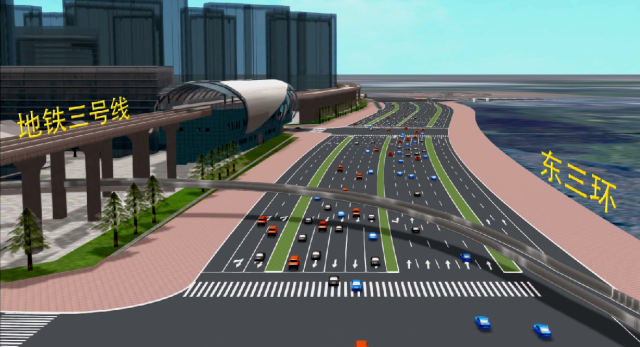

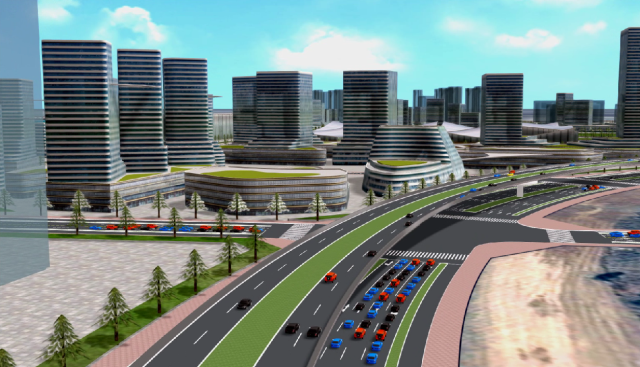

仿真車流
8第一、第三視角瀏覽

第三人稱視角

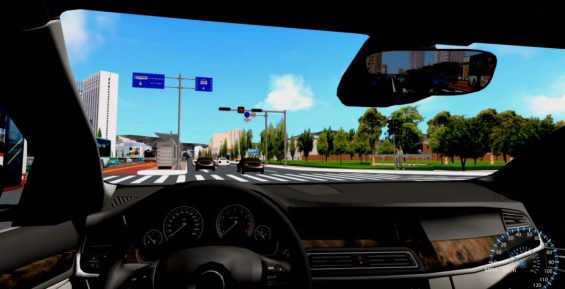

第一人稱視角
9圖片、視頻輸出
