施工階段——BIM 深化設計的應用點
基于施工條件和作業流程的局限性、復雜性，為保證施工工作的 順利完成，部分專業深化設計工作、或重要復雜節點可通過 BIM 方 式進行設計深化，以保證設計方案的準確落地。
BIM 深化設計范圍包括機電安裝、裙房鋼結構、幕墻、和精裝修 等，通過與二維深化設計配合的方式完成深化設計圖紙；根據最終的 深化設計圖紙進行模型更新修改并最終復合圖紙的準確性及可操作 性；按照上述工作形成能夠指導施工的施工模型；
下面對施工階段常見的 BIM 深化設計應用點進行闡述：

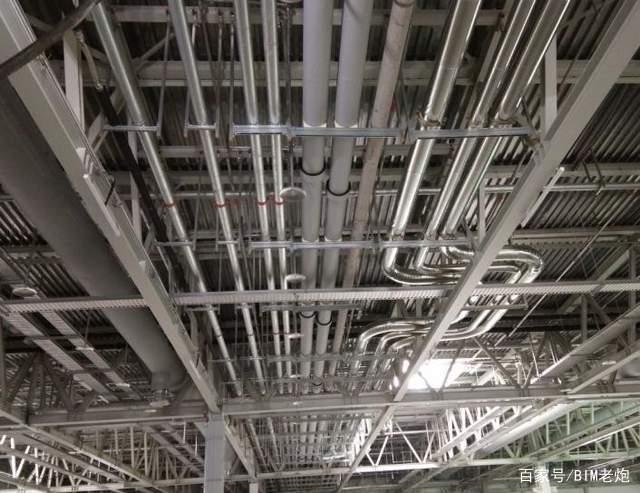

1. 機電管線綜合深化
① 總包方通過 BIM 模型深化設計、結合二維深化設計完成 BIM深化設計模型，即施工模型，通過施工模型完成對管線綜合圖及復雜 位置機電綜合剖面圖；

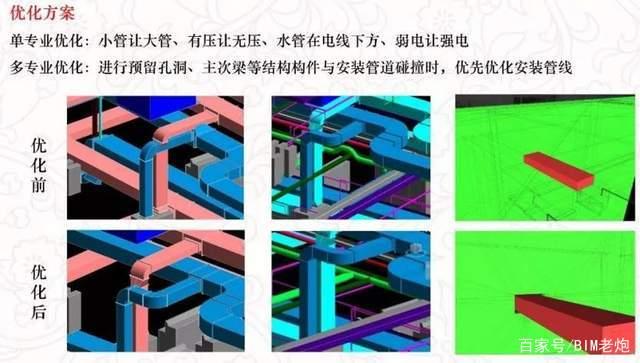

②對橫向、豎向機電管線進行優化排布，出優化圖；
③對屋頂設備進行優化排布，出優化圖；
④機電綜合管道圖出圖標準依據國家規范，且能充分說明管道綜合成果；
⑤ 主要機電設備、機電管線、特殊工藝管材中應包含二維碼信息并與加工出的建筑 構件編碼一致；
⑥模型完成后可指導施工，施工結束后現場需與模型 一致；
⑦交付物：施工模型、機電綜合管道圖、綜合剖面圖、優化圖（CAD 或 PDF 格式）。

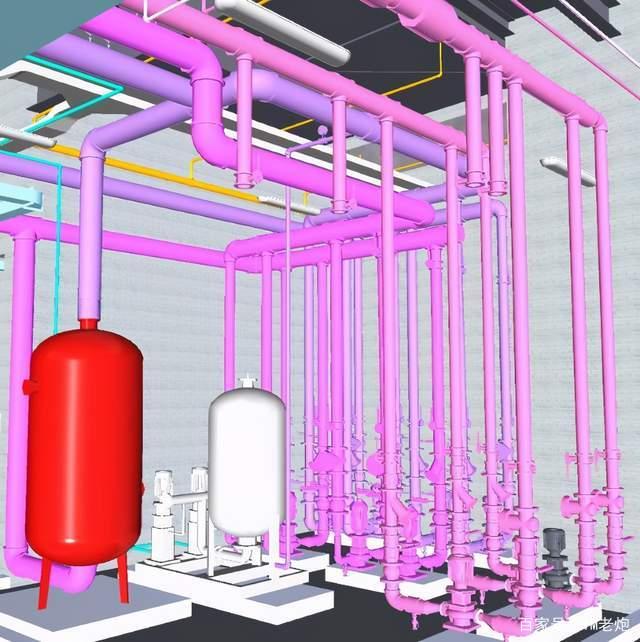

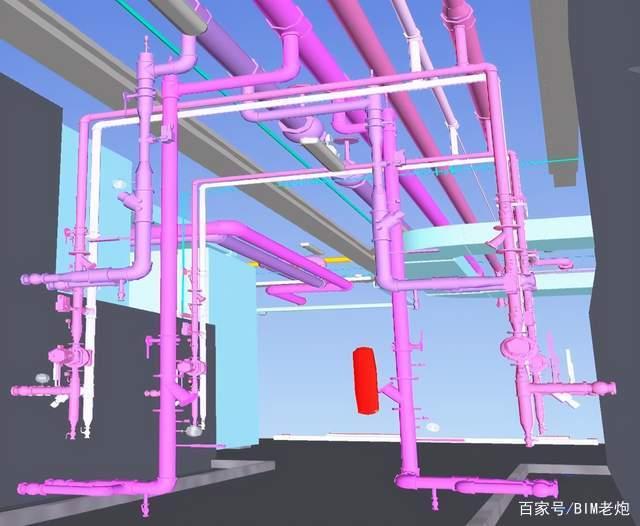

2. 機房 BIM 深化
① 對機房進行深化設計模型搭建；
② 對機房設備基礎、結構留洞、 管線排布進行優化；
③主要機電設備、機電管線、特殊工藝管材中應包 含二維碼信息并與加工出的建筑構件編碼一致；
④通過 BIM 出機房深 化設計圖紙、及能指導施工所用的 BIM 安裝圖；
⑤交付物：模型、二維 碼 編 號 、 深 化 設 計 圖 紙 （ CAD 或 PDF 格 式 模 型 ）。

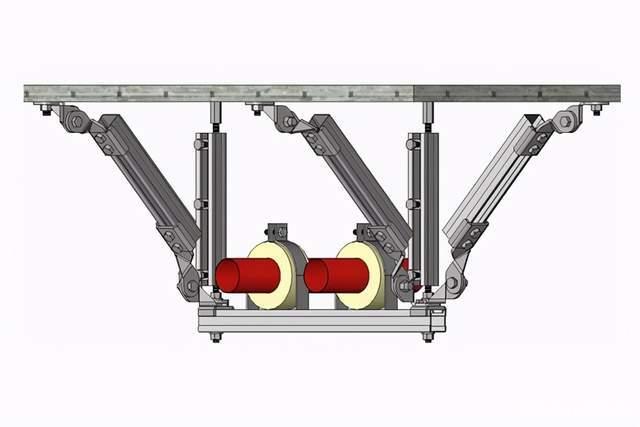

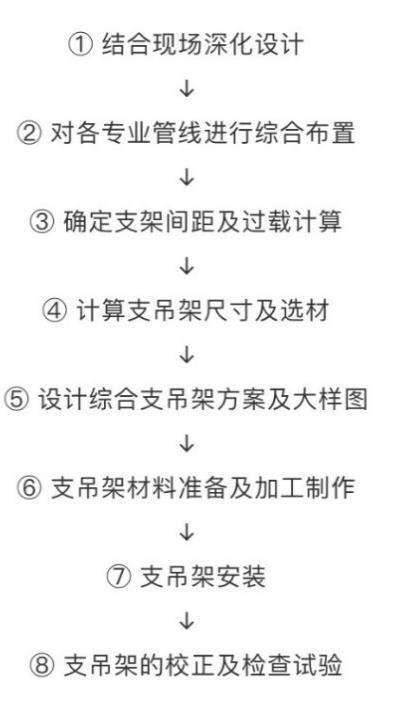

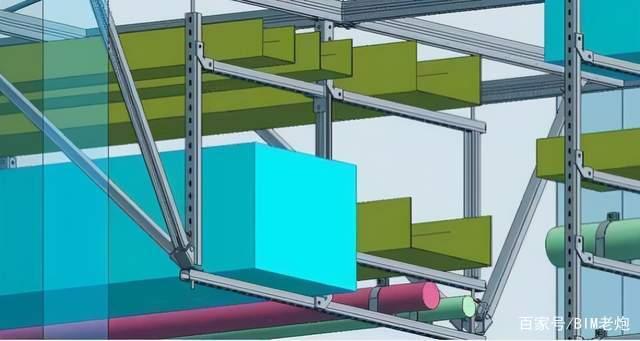

3.支吊架 BIM 深化
①支吊架深化設計的工作一般由有資質的專業承包商承接。通過BIM 深化設計模型完成支吊架設計、并落實到模型中去；
② 通過 BIM深化設計模型完成支吊架平面位安裝圖；
③ 與機電及土建 BIM 模型 進行協調檢查；
④ 模型完成后可指導施工，施工結束后現場需與模 型一致，即完成施工模型；
⑤交付物：施工模型及吊架平面安裝圖（CAD 或 PDF 格式模型）

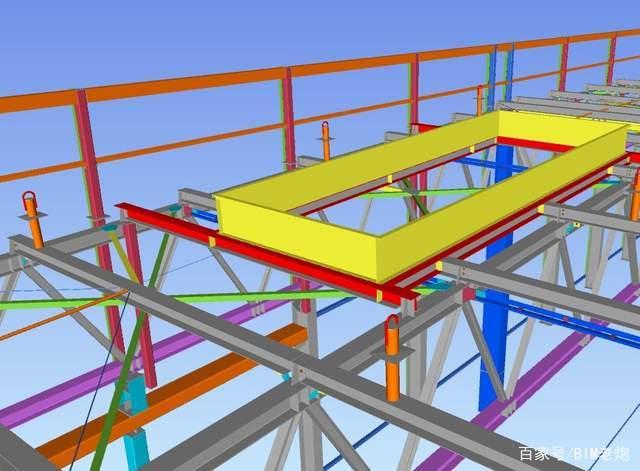

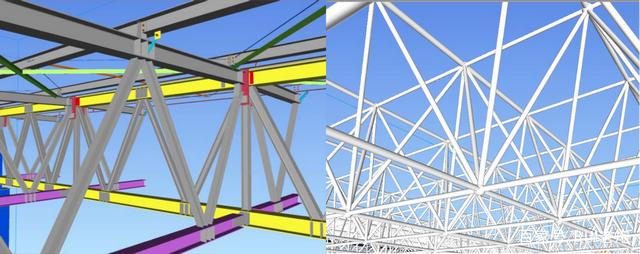

4. 鋼結構 BIM 深化設計
①通過 Tekla 鋼結構深化設計軟件完成深化設計并出圖；
②鋼結構 BIM 模型精確到節點；
③與幕墻、土建、機電專業進行協調檢 查 ；
④對鋼結構構件進行二維碼編號，與廠商生產成品對應，便于 生產、運輸、安裝及后期維護。本項工作需鋼結構 BIM 團隊、鋼結 構加工廠商及第三方二維碼廠商協同完成；
⑤對應二維碼編號的鋼結構構件，通過 BIM 出加工圖、定位圖紙，編碼需與鋼結構加工廠商標簽一致；
⑥ 通過 BIM 模型對鋼結構構件導出數據，嘗試數字化加工；
⑦ 交付物：帶二維碼編號的 BIM 模型、報告、定位圖、加工圖（CAD或 PDF 格式模型）、加工數據。

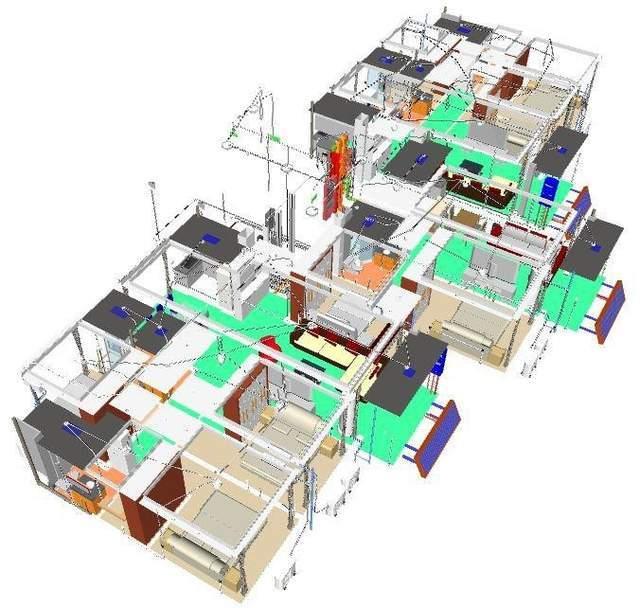

5. 精裝 BIM 深化（內裝修-interior/外裝修-exterior）
①搭建內裝 BIM 模型精細到節點；
② 模型中應包含圖紙中對于 的信息材質等；
③ 通過 BIM 模型對復雜位置節點做法進行推敲，指導施工；
④ BIM 模型導出節點大樣圖；
⑤對大面積鋪裝的材料進行單元式建模，檢驗其拼接的合理性（如天花、地磚等）；
⑥與其他專業進行 協調檢查；
⑦通過 BIM 內裝深化模型完成基于 BIM 的效果圖、局部 動畫等工作；
⑧ 對內裝主要構件進行二維碼編號，與廠商生產成品對 應，便于生產、運輸、安裝及后期維護，本項工作需內裝 BIM 團隊、 材料廠商及第三方二維碼廠商協同完成；
⑨交付物：帶二維碼編號的 BIM 模型、分析報告、節點大樣圖（CAD 或 PDF 格式模型）。
6. 幕墻 BIM 深化
①常采用 CATIA 、Rhino 或 DP 進行幕墻搭建深化設計；
②模型深度到節點且數據完整；
③ 應對幕墻曲面部分進行合理優化；
④ 完成幕墻外表皮與結構（含鋼結構）及其他專業的協調檢查；
⑤ 完成幕墻埋件與結構及鋼結構的協調檢查；
⑥出幕墻埋件定位圖
⑦對幕墻構件進行二維碼編號，與廠商生產成品對應，便于生產、運輸、安 裝及后期維護，本項工作需幕墻 BIM 團隊、幕墻加工廠商及第三方 二維碼廠商協同完成；
⑧對應二維碼編號的幕墻模型，通過 BIM 出 加工圖、定位圖，圖紙編碼需與幕墻加工廠商標簽一致；
⑨ 通過 BIM 模型導出幕墻構件相關數據，嘗試數字化加工、 幕墻 BIM 數據管理； 交付物：帶二維碼編號的 BIM 模型（與其他分包 BIM 模型原點一 致）、NWD 模型（與其他分包 BIM 模型原點一致）、報告、幕墻定位 圖、加工圖（CAD 或 PDF 格式模型）、加工數據
通過對施工階段 BIM 深化設計應用點得總結與梳理，我們在今后開展 BIM 深化設計時，就有了方向和參考依據。BIM 應用的落地性也會逐步強化，BIM 應用所產生的價值也必將越來越顯著。
